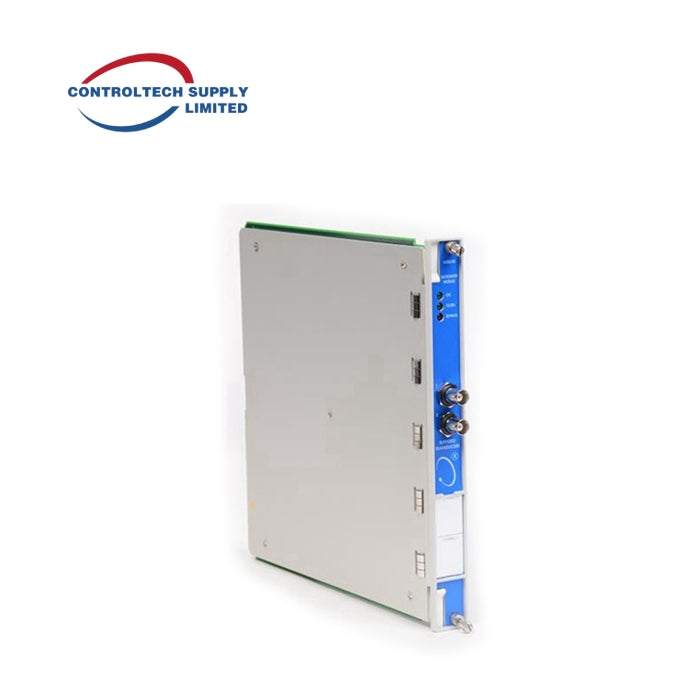

Modulo contagiri Bently Nevada 3500/50M 286566-02

Descrizione

Il Modulo Tachometrico Bently Nevada 3500/50M 286566-02 è progettato per il monitoraggio delle macchine industriali. Monitora la velocità dell'albero, l'accelerazione del rotore e la direzione del rotore utilizzando sonde di prossimità o pickup magnetici. Gli allarmi vengono attivati quando le misurazioni si discostano dai punti di impostazione definiti dall'utente.

caratteristiche del prodotto

• Capacità di Monitoraggio: Misura la velocità dell'albero, l'accelerazione del rotore e la direzione del rotore.
• Attivatori di Allerta: Confronta le misurazioni con i punti di impostazione programmabili dall'utente.
• Opzioni di configurazione: Monitoraggio della velocità, allerta del setpoint e allerta della banda di velocità.
• Programmazione: Configurabile tramite il software di configurazione rack 3500.

Specifiche Tecniche

• Intervallo del segnale di ingresso: +10,0 V a -24,0 V
• Impedenza di ingresso:
  • 20 kΩ (standard)
  • 40 kΩ (TMR)
  • 7,15 kΩ (barriera interna)
• Consumo Energetico: 5,8 watt (tipico)
• Uscite:
  • LED del Pannello Frontale (LED OK, LED TX/RX, LED Bypass)
  • Uscite del trasduttore bufferizzate
  • Uscite del registratore (4 a 20 mA)
• Dimensioni: 241,3 mm x 24,4 mm x 241,8 mm (9,50 in x 0,96 in x 9,52 in)
• Peso: 0,82 kg (1,8 lb)
• Temperatura di funzionamento: -40°C a +70°C
• Metodo di Misurazione della Velocità: Sonde di prossimità o pickup magnetici
• Precisione:
  • Meno di 100 rpm = ±0,1 rpm
  • 100 a 10.000 rpm = ±1 rpm
  • 10.000 a 99.999 rpm = ±0,01% della velocità reale dell'albero
