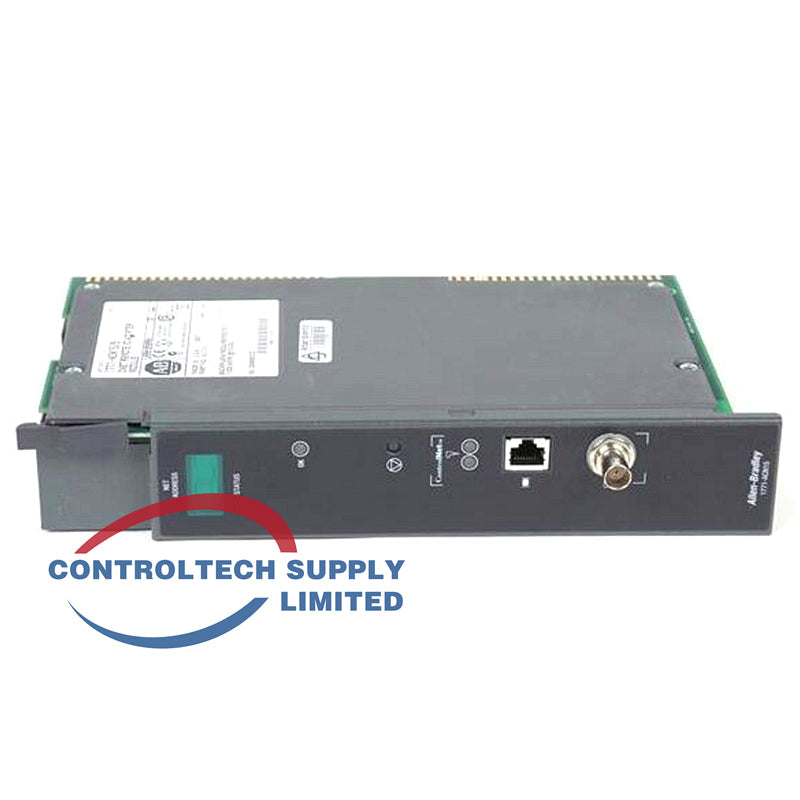

Modulo adattatore I/O ControlNet Allen Bradley 1771-ACN15

Panoramica del prodotto

Allen-Bradley 1771-ACN15 è un modulo adattatore ControlNet per la piattaforma PLC-5. Collega i telai I/O 1771 a una rete ControlNet, consentendo la comunicazione I/O remota deterministica e ad alta velocità tra il processore PLC-5 e i rack I/O distribuiti.

Specifiche tecniche

• Rete: ControlNet
• Connessione al supporto: 1 connettore BNC (non ridondante), 1 NAP (RJ-48 a 8 pin con schermatura)
• Corrente del backplane: 1,0 A a 5 V CC
• Posizione del modulo: Slot più a sinistra del telaio I/O 1771
• Codifica: Tra 16-18 e 54-56
• Peso: 1,0 kg (2,1 lb)
• Cavo: Coassiale RG-6 a doppia schermatura

Caratteristiche principali

• Comunicazione ControlNet deterministica per aggiornamenti I/O in tempo reale
• Porta BNC singola per installazioni con supporto non ridondante
• Supporta i collegamenti dei rack ai processori PLC-5
• Network Access Port (NAP) per la configurazione locale e la diagnostica

Domande frequenti

• Qual è la differenza tra ACN15 e ACNR15? ACN15 supporta un supporto non ridondante con una porta BNC; ACNR15 aggiunge una seconda porta BNC per un supporto ridondante.
• In quale slot viene installato? Nello slot più a sinistra del telaio I/O 1771.
• Quale software configura la rete? RSNetWorx per ControlNet con il software di comunicazione RSLinx.

Guida all'installazione

1. Spegnere il telaio I/O 1771.
2. Installare il modulo nello slot più a sinistra, con le bande di codifica nelle posizioni 16-18 e 54-56.
3. Collegare la porta BNC alla dorsale ControlNet tramite un tap ControlNet.
4. Configurare l'indirizzo del nodo e i parametri di rete utilizzando RSNetWorx.
5. Verificare che i LED di stato della rete indichino una comunicazione attiva.

Suggerimenti per la scelta

• Selezionare 1771-ACN15 per le applicazioni ControlNet standard; scegliere 1771-ACNR15 per i requisiti di supporto ridondante.
• Verificare che l'alimentatore del telaio supporti un carico del backplane di 1,0 A.
• Utilizzare un cavo coassiale RG-6 a doppia schermatura 1786-RG6 per tutti i collegamenti ControlNet.
