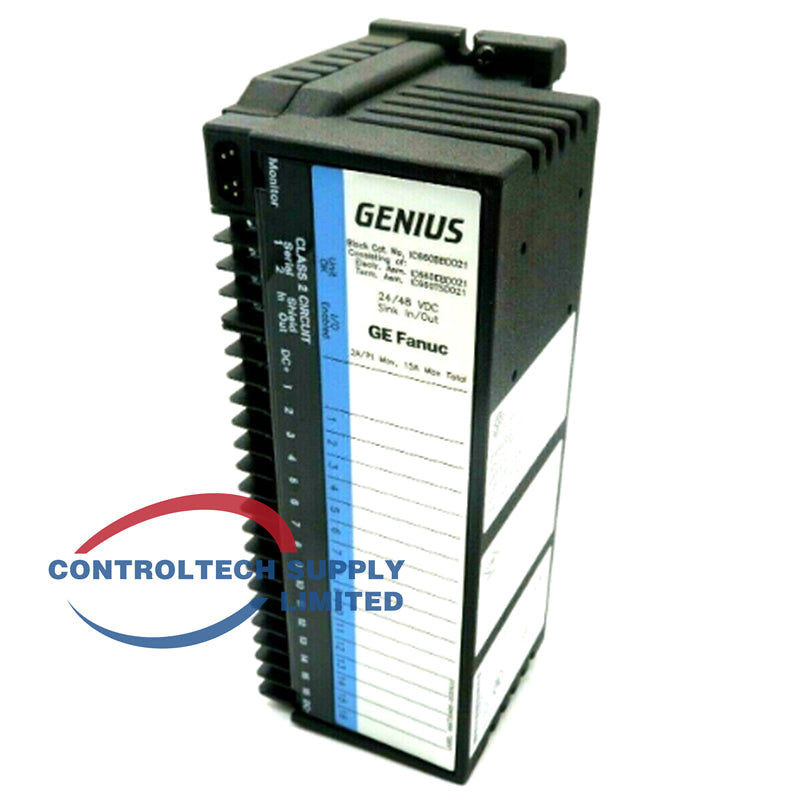

16pt 24/48VDC Sink Blok I/O Diskret IC660BBD021 GE Genius

Ikhtisar Produk

GE IC660BBD021 adalah blok I/O diskret Genius dengan 16 sirkuit yang dapat dikonfigurasi sebagai input, input tri-state, atau output. Perangkat ini beroperasi dengan logika sink 24/48 V DC dan mendukung sensor 2 kabel dan 3 kabel serta perangkat output berdaya rendah.

Spesifikasi Teknis

• Sirkuit: 16 I/O yang dapat dikonfigurasi
• Tegangan: 24/48 V DC (rentang 18–56 V DC)
• Logika: Sink
• Arus output: Kelas 2 A per sirkuit
• Arus masuk: Kelas 10 A selama 10 ms
• Isolasi: Kelas 1500 V
• Jaringan: Genius Bus
• Sistem: GE Genius I/O

Fitur Utama

• Setiap sirkuit dapat dikonfigurasi sebagai input atau output
• Diagnostik bawaan (kabel putus, suhu berlebih, sakelar rusak)
• Port monitor genggam untuk konfigurasi
• Rakitan elektronik dan terminal yang dapat dilepas

Tanya Jawab

• Jumlah titik? 16 yang dapat dikonfigurasi.
• Logika? Sink, 24/48 V DC.
• Jaringan? Genius Bus.

Panduan Instalasi

1. Pasang dudukan terminal dan pasang rakitan elektronik.
2. Hubungkan daya lapangan dan kabel Genius Bus.
3. Konfigurasikan setiap sirkuit sebagai input atau output melalui HHM atau perangkat lunak.
4. Sambungkan perangkat lapangan dengan memperhatikan polaritas sink.
5. Nyalakan perangkat dan verifikasi LED Unit OK serta I/O Enabled.

Tips Pemilihan

• Pilih untuk aplikasi diskret sink 24/48 V DC pada Genius Bus.
• Pastikan pasangan elektronik (EBD) dan terminal (TSD) sesuai jika mengganti komponen.
• Suku cadang yang berguna untuk node sink diskret Genius yang sudah ada.
