Tápegységmodul IC698PSA100E GE PACSystems RX3i

Termékáttekintés

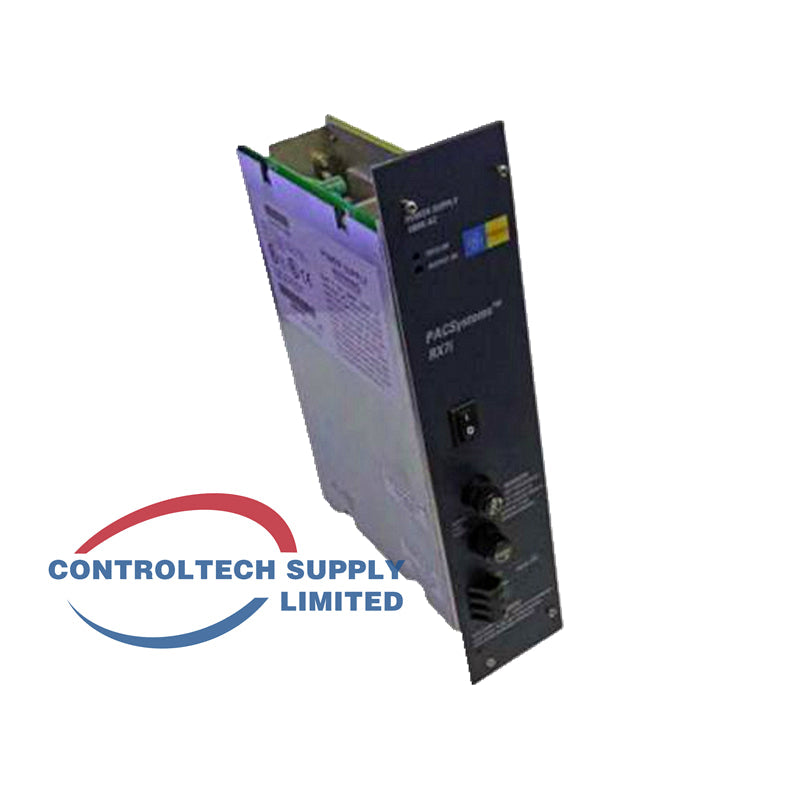

A GE IC698PSA100E tápegységmodul PACSystems RX3i-rackekhez. Univerzális AC- vagy DC-bemenetet fogad, és szabályozott hátlapi tápellátást biztosít a CPU- és I/O-modulok számára; jellemzően a bal szélső foglalatba szerelik.

Műszaki adatok

• Típus: Tápegységmodul
• Bemenet: 85–264 V AC vagy 100–150 V DC osztály
• Kimenet: +5 V DC, ±12 V DC osztály
• Névleges teljesítmény: Kb. 100–125 W osztály
• Elhelyezés: 0. foglalat (bal szélső)
• Üzemi hőmérséklet: −25 °C és +60 °C közötti osztály
• Rendszer: PACSystems RX3i

Főbb jellemzők

• Univerzális AC/DC bemeneti tartomány
• Hátlapi tápellátást biztosít az RX3i-modulok számára
• Nagy hatásfokú ipari kialakítás
• Közvetlenül helyettesíti az RX3i tápegységpozícióit

GYIK

• Bemenet? 85–264 V AC / 100–150 V DC osztály.
• Foglalat? Bal szélső (0. foglalat).
• Rendszer? RX3i.

Telepítési útmutató

1. Kapcsolja ki teljesen a rack tápellátását.
2. Szerelje be a tápegységet a bal szélső foglalatba.
3. Csatlakoztassa az AC- vagy DC-bemeneti vezetékeket.
4. A többi modul telepítése előtt ellenőrizze a kimeneti feszültségeket.
5. Kapcsolja be a rendszert, és ellenőrizze az állapotjelzőket.

Kiválasztási tippek

• Ellenőrizze a teljes rendszer teljesítménykeretét.
• Kritikus tartalékalkatrész az RX3i fő- és bővítőrackjeihez.
• A teljes kompatibilitás érdekében egyeztesse a pontos revíziót.
