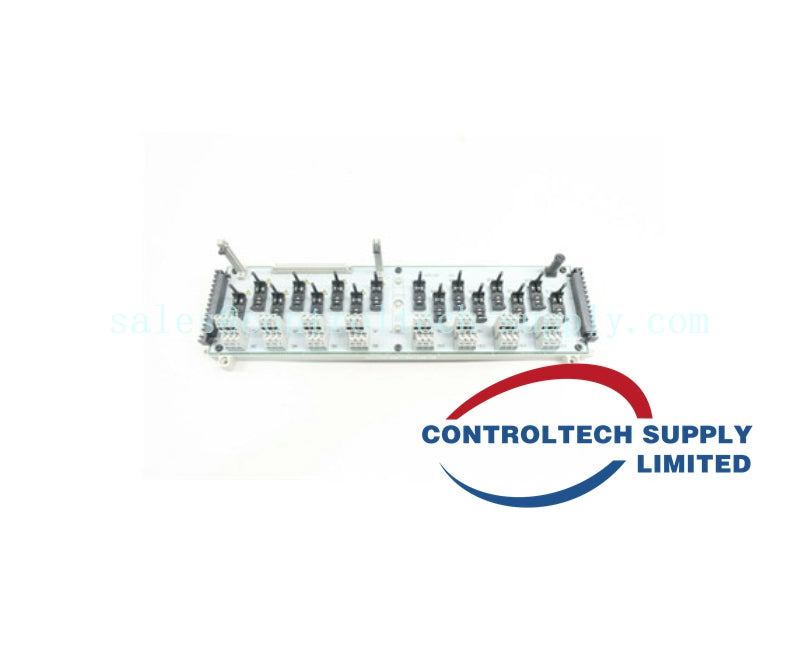

Συγκρότημα βάσης εξόδου ρελέ OVATION 1C31223G01

Συγκρότημα βάσης εξόδου ρελέ OVATION 1C31223G01

  • Manufacturer: OVATION

  • Product No.: 1C31223G01

  • Product Type: Συγκρότημα βάσης εξόδου ρελέ

  • Product Origin: Germany

  • Payment: T/T

  • Weight: 1000g

  • Shipping port: Xiamen

  • Warranty: 12 months

Περιγραφή προϊόντος

Το  OVATION 1C31223G01  είναι μια διάταξη βάσης εξόδου ρελέ (τύπου G2R) που χρησιμοποιείται στα συστήματα κατανεμημένου ελέγχου Ovation της Emerson / Westinghouse. Είναι σχεδιασμένη για να φιλοξενεί 16 ηλεκτρομηχανικά ρελέ (επαφές Form C) για τη μεταγωγή φορτίων AC ή DC. Συνδέεται με μια ηλεκτρονική μονάδα εξόδου ρελέ που διαχειρίζεται την οδήγηση των πηνίων, τη λογική και την καλωδίωση πεδίου μέσω κλεμμών. Η διάταξη βάσης είναι ανθεκτική, τοποθετείται σε ράγα DIN και πληροί τα βιομηχανικά πρότυπα περιβάλλοντος και ασφάλειας.

Τεχνικές προδιαγραφές

Παράμετρος Τιμή
Μοντέλο 1C31223G01
Αριθμός ρελέ 16 ρελέ
Τύπος ρελέ Ηλεκτρομηχανικά ρελέ G2R με επαφή  1 Form C  ανά ρελέ
Ονομαστικές τιμές επαφών 10 A @ 250 VAC (PF=1)
10 A @ 30 VDC
Χρόνος λειτουργίας (τυπικός) ~ 15 ms (χωρίς την αναπήδηση των επαφών)
Χρόνος απελευθέρωσης (τυπικός) ~ 10 ms (χωρίς την αναπήδηση)
Χρόνος διάδοσης (συμπεριλαμβανομένης της αναπήδησης) Αναπήδηση ~ 3 ms κατά τη λειτουργία· αναπήδηση κατά την απελευθέρωση ~ 8 ms
Διηλεκτρική απομόνωση Επαφές ρελέ προς λογική: ~ 2300 V AC/DC
Κατανάλωση βοηθητικής ισχύος (βασική μονάδα) Τυπική: ~ 9,1 W
Μέγιστη: ~ 11,68 W
Τάση βοηθητικής τροφοδοσίας ~ 25 V (τυπικά) (πριν από τυχόν πτώσεις τάσης στις διόδους)
Μέγιστη: ~ 25,5 V
Εύρος θερμοκρασίας λειτουργίας 0 έως +60 °C
Εύρος θερμοκρασίας αποθήκευσης −40 έως +70 °C
Υγρασία Χωρίς συμπύκνωση, ~ 35-85 % RH
Μονάδα εξόδου ρελέ (ηλεκτρονικά) Χρησιμοποιεί ξεχωριστή μονάδα: 1C31219G01 (μετατρέπει τη λογική → σε ρελέ)
Τοποθέτηση Συμβατό με ράγα DIN
Συμμόρφωση Πιστοποιημένο με σήμανση CE
Φυσικές διαστάσεις (Διαφέρει ανάλογα με τη διαμόρφωση)
