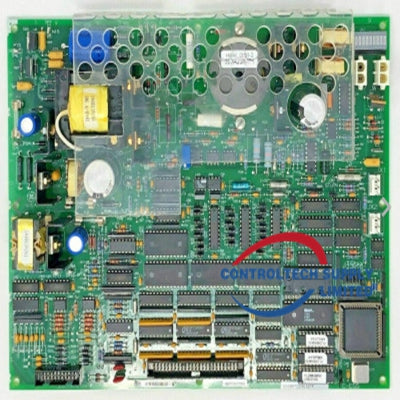

Πλακέτα ενισχυτή παλμών πύλης διεγέρτη GE IS200EHPAG1D

ΠΡΟΔΙΑΓΡΑΦΕΣ

• Κωδικός εξαρτήματος: IS200EHPAG1D

• Κατασκευαστής: General Electric

• Σειρά: EX2100

• Μικροεπεξεργαστής: Intel Celeron 650 MHz

• Μνήμη: 128 MB SDRAM

• Λειτουργικό σύστημα: QNX

• Τύπος προϊόντος: Πλακέτα ενισχυτή παλμών πύλης διεγέρτη

• Εύρος τάσης: 14 έως 32 V DC

• Μέγιστη αντίσταση αγωγού: 15 Ω

• Θερμοκρασία αποθήκευσης: -40 έως 80 °C

• Θερμοκρασία λειτουργίας: 0 έως 70 °C

• Τεχνολογία: Επιφανειακής τοποθέτησης

• Μέγεθος: 16.2 cm ύψος × 8.6 cm

• Επισκευή: 3–7 ημέρες

• Διαθεσιμότητα: Σε απόθεμα

• Βάρος: 2 lbs

• Χώρα προέλευσης: Ηνωμένες Πολιτείες

• Εγχειρίδιο: GEI-100532A

ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ

Η IS200EHPAG1D είναι πλακέτα ενισχυτή παλμών πύλης διεγέρτη, που αναπτύχθηκε από τη General Electric για το σύστημα ελέγχου διέγερσης EX2100. Η πλακέτα EHPA αποτελεί βασικό εξάρτημα του συστήματος EX2100™ των 100 mm και είναι υπεύθυνη για την επεξεργασία των εντολών πύλης από την πλακέτα ESEL, ώστε να ελέγχει την έναυση έως και έξι ανορθωτών ελεγχόμενου πυριτίου (SCR) στη γέφυρα ισχύος.

Λειτουργεί επίσης ως διεπαφή παρακολούθησης για:

• Αγωγή ρεύματος γέφυρας

• Ροή αέρα πάνω από τη γέφυρα

• Θερμοκρασία γέφυρας

Τροφοδοτούμενη από ονομαστική πηγή 125 V DC από το EPDM, η πλακέτα περιλαμβάνει ενσωματωμένο μετατροπέα DC/DC, ώστε να εξασφαλίζεται σταθερή οδήγηση των SCR σε όλο το εύρος τάσης εισόδου.

Οι ενδεικτικές λυχνίες LED στην πλακέτα παρέχουν ενημερώσεις κατάστασης σε πραγματικό χρόνο για:

• Κατάσταση τροφοδοσίας

• Εντολές πύλης εισόδου

• Σήματα εξόδου SCR

• Ρεύμα και θερμοκρασία γέφυρας

• Λειτουργία φίλτρου γραμμής και ανεμιστήρα

• Συναγερμούς και καταστάσεις βλάβης
