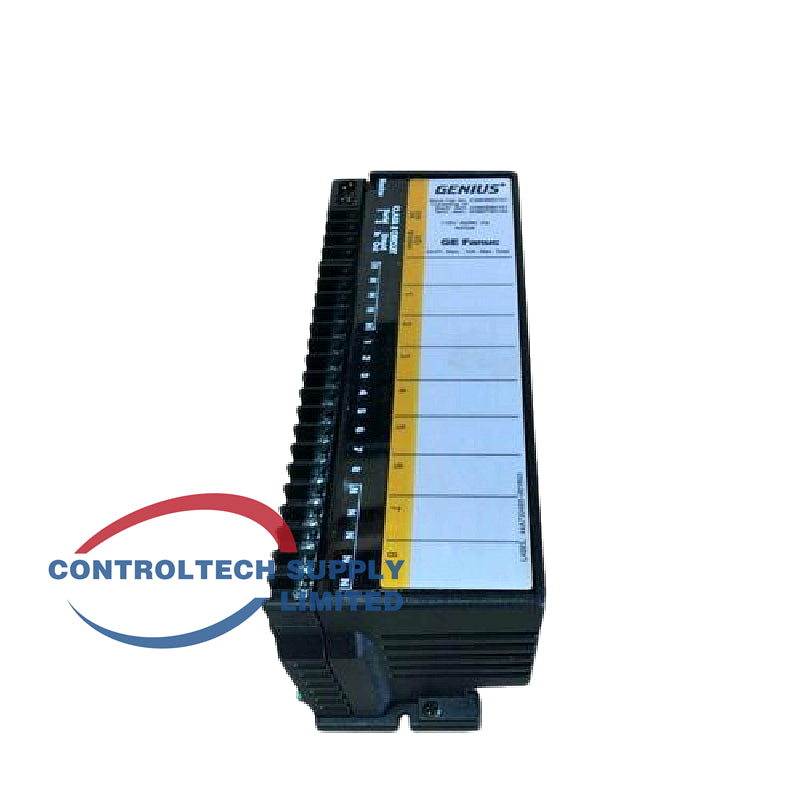

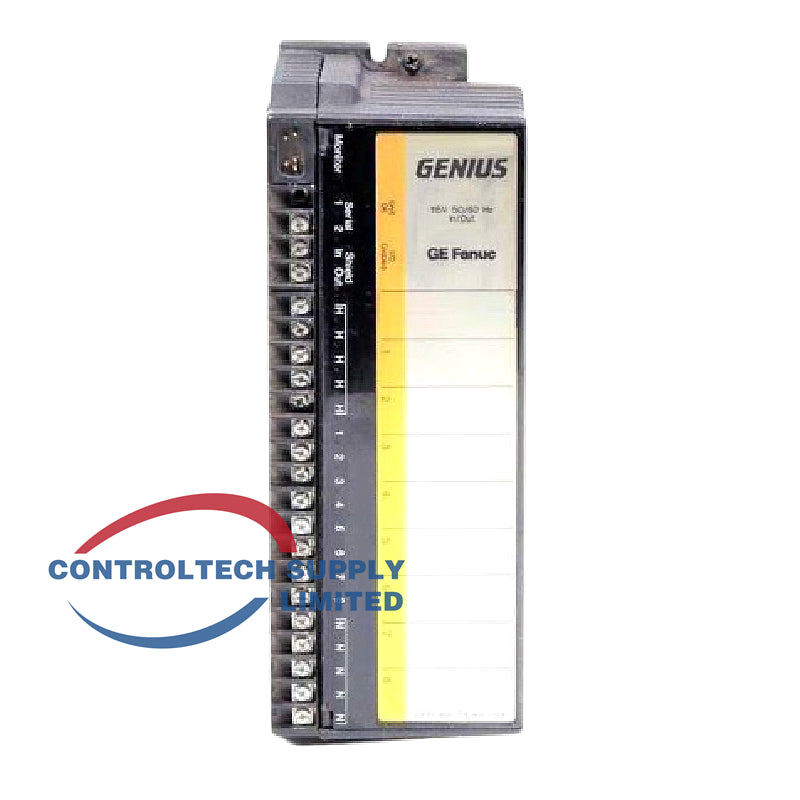

IC660BBD101 115VAC Genius μπλοκ εισόδων/εξόδων χαμηλής διαρροής GE

Επισκόπηση προϊόντος

Το GE IC660BBD101 είναι ένα μπλοκ διακριτών I/O χαμηλής διαρροής της σειράς Genius I/O, με οκτώ (8) διαμορφώσιμα κυκλώματα που μοιράζονται μία ομάδα. Κάθε κύκλωμα μπορεί να διαμορφωθεί ανεξάρτητα ως είσοδος τριών καταστάσεων, είσοδος χωρίς τρεις καταστάσεις ή έξοδος με ονομαστική τάση 115 VAC. Το κύκλωμα εισόδου χαμηλής διαρροής εξασφαλίζει ακριβή ανίχνευση με συσκευές πεδίου στερεάς κατάστασης και δύο αγωγών, καθιστώντας το τυπική διεπαφή για τις αρχιτεκτονικές διαύλου Genius των Series 90-30 και Series 90-70.

Τεχνικά χαρακτηριστικά

• Κυκλώματα: 8, μία ομάδα 8 κυκλωμάτων, διαμορφώσιμα ανά κύκλωμα
• Ονομαστική τάση: 115 VAC
• Εύρος λειτουργίας: 93-132 VAC, 47-63 Hz
• Χρόνος επεξεργασίας εισόδου: 2 ms συν διαμορφώσιμο φίλτρο
• Χρόνος φίλτρου: 10-100 ms, επιλέξιμος σε βήματα των 10 ms
• Ρεύμα εξόδου: 2 A σε μόνιμη κατάσταση ανά κύκλωμα, αιχμή ρεύματος εκκίνησης 25 A για 2 κύκλους
• Συνολική έξοδος μπλοκ: 15 A στους 35°C, 7,5 A στους 60°C
• Απομόνωση μεταξύ μπλοκ: 1500 V για ένα λεπτό
• Ηλεκτρονική προστασία: Απενεργοποίηση εξόδου εντός 5 ms σε περίπτωση υπερέντασης· τα κανάλια μπορούν να επανέλθουν μέσω εντολής από CPU ή φορητό μόνιτορ
• Πτώση τροφοδοσίας: 1 κύκλος (16,7 ms στα 60 Hz)
• Απαγωγή θερμότητας: 16 W με 8 ενεργές εισόδους, 43,5 W με όλες τις εξόδους ενεργές
• Διαστάσεις: 8,83 x 3,34 x 3,91 in (22,44 x 8,48 x 9,93 cm)· βάρος 4 lbs (1,8 kg)
• Θερμοκρασία λειτουργίας: 0°C έως +60°C· αποθήκευση -40°C έως +100°C

Βασικά χαρακτηριστικά

• Είσοδοι χαμηλής διαρροής: Ο σχεδιασμός της εισόδου ελαχιστοποιεί το ρεύμα διαρροής για αξιόπιστη λειτουργία με συσκευές στερεάς κατάστασης και διακόπτες εγγύτητας.
• Διαμόρφωση ανά κύκλωμα: Κάθε κύκλωμα ρυθμίζεται ανεξάρτητα ως είσοδος ή έξοδος, μειώνοντας την ποικιλία των ανταλλακτικών.
• Πλήρης διαγνωστικός έλεγχος: Ανιχνεύει ανοιχτό καλώδιο, βραχυκύκλωμα, υπερφόρτωση, βλάβη διακόπτη, απουσία φορτίου και υπερθέρμανση.
• Ηλεκτρονική ασφάλιση: Οι έξοδοι προστατεύονται από ηλεκτρονικά κυκλώματα απόζευξης, τα οποία απενεργοποιούν την έξοδο εντός 5 ms όταν το ρεύμα υπερβαίνει τα 30 A κατά την ενεργοποίηση ή τα 20 A μετά από 2 κύκλους.
• Πρωτόκολλο Genius: Λειτουργεί ως αυτόνομη απομακρυσμένη συσκευή I/O στον δίαυλο Genius χωρίς ξεχωριστή τροφοδοσία μπλοκ.
• Σαφής ένδειξη κατάστασης: Λυχνίες LED Unit OK και I/O Enabled, καθώς και αποκλειστική λυχνία LED για κάθε κύκλωμα.

Συχνές ερωτήσεις

• Ε: Πόσα κυκλώματα παρέχει το IC660BBD101; Α: Οκτώ πανομοιότυπα κυκλώματα σε μία ομάδα των οκτώ, καθένα από τα οποία μπορεί να διαμορφωθεί ως είσοδος ή έξοδος.
• Ε: Ποια είναι η ονομαστική τιμή της εξόδου; Α: 2 A σε μόνιμη κατάσταση ανά κύκλωμα, με συνολική έξοδο μπλοκ 15 A στους 35°C ή 7,5 A στους 60°C.
• Ε: Ποιες συσκευές μπορούν να συνδεθούν στις εισόδους; Α: Τα κυκλώματα εισόδου χαμηλής διαρροής δέχονται επαφές, διακόπτες εγγύτητας 2 αγωγών και 3 αγωγών, με ονομαστική τάση 115 VAC.
• Ε: Απαιτεί ξεχωριστή τροφοδοσία; Α: Όχι. Η ισχύς ελέγχου προέρχεται από την τάση I/O των 115 VAC που είναι συνδεδεμένη στους ακροδέκτες του μπλοκ.

Οδηγός εγκατάστασης

1. Απομονώστε όλες τις πηγές ισχύος I/O και επιβεβαιώστε ότι η θέση τοποθέτησης στον πίνακα παρέχει τον απαιτούμενο χώρο για την καλωδίωση.
2. Ρυθμίστε τη διεύθυνση του διαύλου Genius και την ταχύτητα baud στους διακόπτες διαμόρφωσης του μπλοκ.
3. Συνδέστε τις συσκευές πεδίου στη διάταξη ακροδεκτών χρησιμοποιώντας χάλκινους αγωγούς 22-12 AWG και σφίξτε τους ακροδέκτες σύμφωνα με τις προδιαγραφές.
4. Εφαρμόστε την ισχύ I/O των 115 VAC και συνδέστε τον ακροδέκτη γείωσης του πλαισίου.
5. Ενεργοποιήστε το μπλοκ, επαληθεύστε τις λυχνίες LED Unit OK και I/O Enabled και ελέγξτε κάθε κύκλωμα, συμπεριλαμβανομένων των ρυθμίσεων χρόνου φίλτρου, μέσω του φορητού μόνιτορ.

Συμβουλές επιλογής

• Επιλέξτε το IC660BBD101 για εφαρμογές 115 VAC χαμηλής διαρροής· για διακριτά I/O με τροφοδοσία DC επιλέξτε το IC660BBD023 (sink 24 VDC).
• Βεβαιωθείτε ότι το συνολικό φορτίο εξόδου παραμένει εντός των ορίων του μπλοκ, 15 A / 7,5 A, στην αναμενόμενη θερμοκρασία περιβάλλοντος.
• Για απομονωμένες ομάδες σημάτων, εξετάστε το IC660BBS103.
• Επιβεβαιώστε τη συμβατότητα με το μοντέλο φορητού μόνιτορ που χρησιμοποιείται (σειρά HHM500).
