32pt 5/12/24VDC sink διακριτών εισόδων/εξόδων IC660BBD025 GE Genius

Επισκόπηση προϊόντος

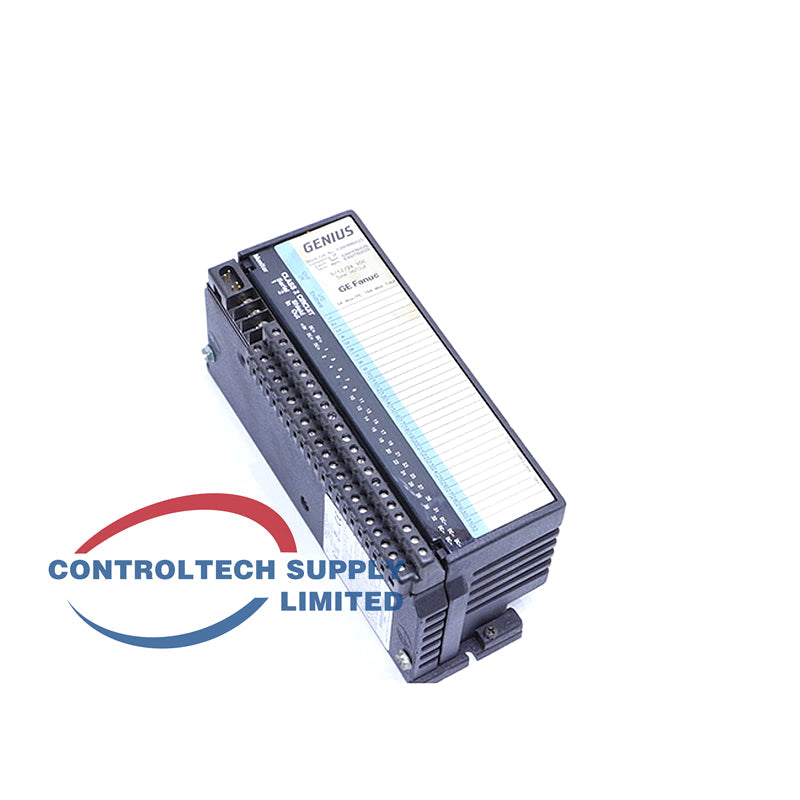

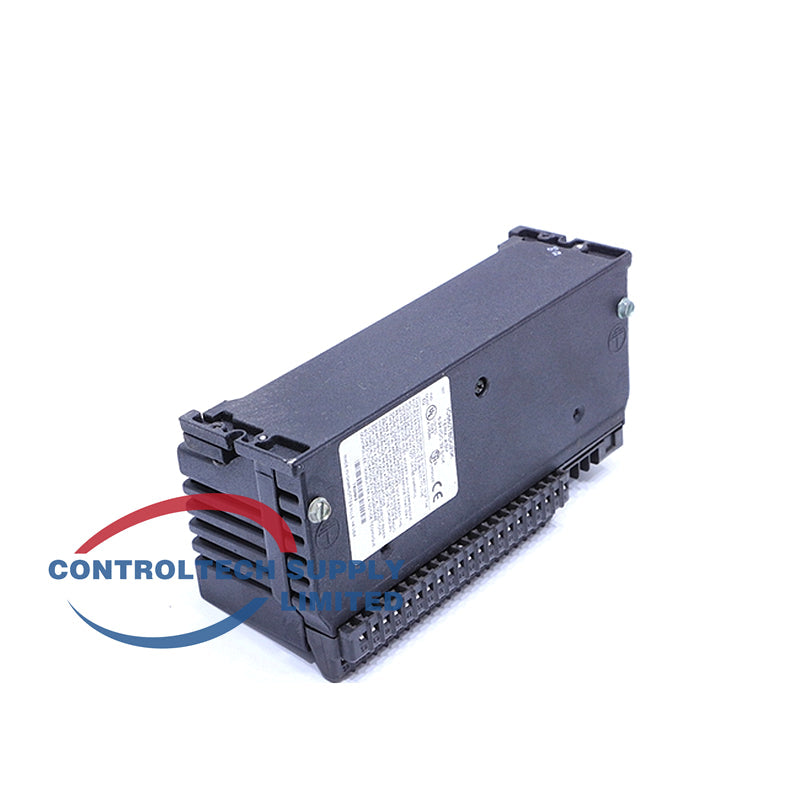

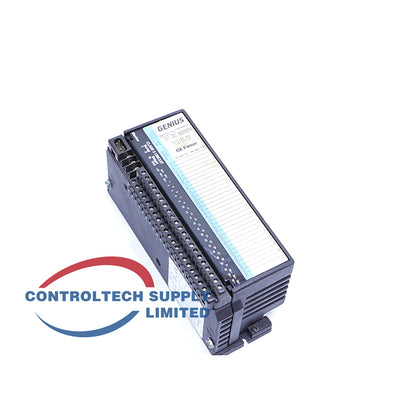

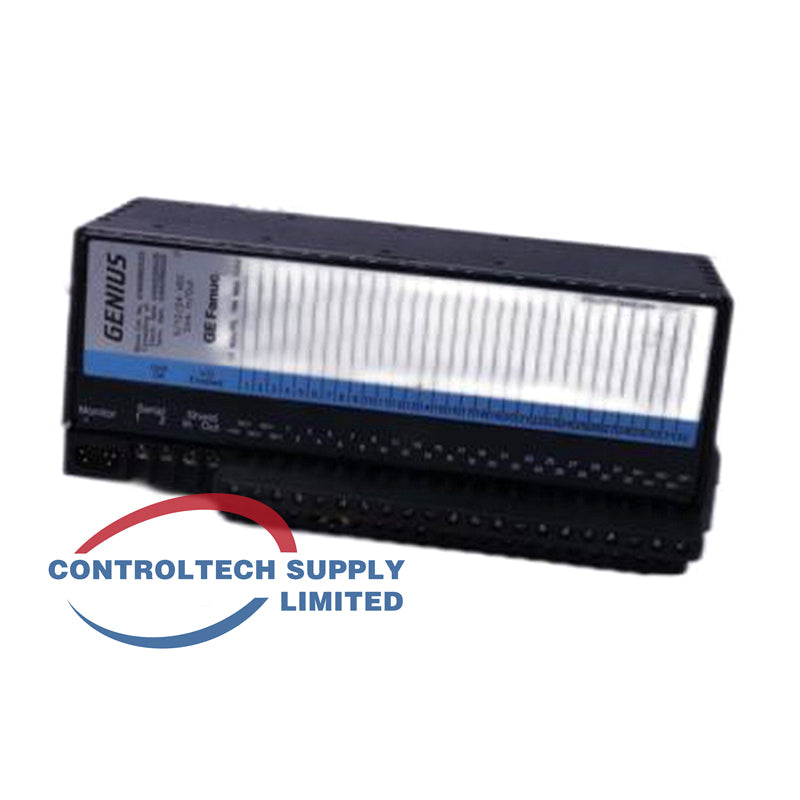

Το GE IC660BBD025 είναι ένα μπλοκ διακριτών I/O Genius 32 κυκλωμάτων, που λειτουργεί με λογική sink στα 5/12/24 V DC. Τα κυκλώματα μπορούν να διαμορφωθούν ως είσοδοι ή έξοδοι και υποστηρίζουν σήματα επιπέδου TTL, καθιστώντας το κατάλληλο για κατανεμημένα I/O χαμηλής τάσης υψηλής πυκνότητας.

Τεχνικές προδιαγραφές

• Κυκλώματα: 32 διαμορφώσιμα I/O
• Τάση: 5/12/24 V DC (συμβατή με TTL)
• Λογική: Sink
• Ρεύμα εξόδου: κατηγορία 0,5 A ανά κύκλωμα
• Ρεύμα εκκίνησης: κατηγορία 4 A για 10 ms
• Απομόνωση: κατηγορία 850 V
• Δίκτυο: Genius Bus
• Σύστημα: GE Genius I/O

Βασικά χαρακτηριστικά

• Διακριτά I/O υψηλής πυκνότητας 32 σημείων
• Υποστηρίζει TTL 5 V έως 24 V DC
• Διαμορφώσιμη είσοδος/έξοδος ανά κύκλωμα
• Ενσωματωμένο Genius Bus και θύρα HHM

Συχνές ερωτήσεις

• Σημεία; 32.
• Τάση; 5/12/24 V DC.
• Λογική; Sink.

Οδηγός εγκατάστασης

1. Τοποθετήστε την πλήρη διάταξη του μπλοκ.
2. Συνδέστε το Genius Bus και την τροφοδοσία πεδίου.
3. Διαμορφώστε κάθε κύκλωμα ως είσοδο ή έξοδο.
4. Συνδέστε τις συσκευές πεδίου για το επιλεγμένο επίπεδο τάσης.
5. Ενεργοποιήστε το σύστημα και επαληθεύστε τις ενδεικτικές λυχνίες κατάστασης και τα διαγνωστικά.

Συμβουλές επιλογής

• Ιδανικό για διακριτές εφαρμογές χαμηλής τάσης υψηλής πυκνότητας.
• Επιβεβαιώστε το συνολικό διαθέσιμο ρεύμα και τα όρια μήκους καλωδίων.
• Χρήσιμο ανταλλακτικό για κόμβους Genius 32 σημείων με λογική sink.
