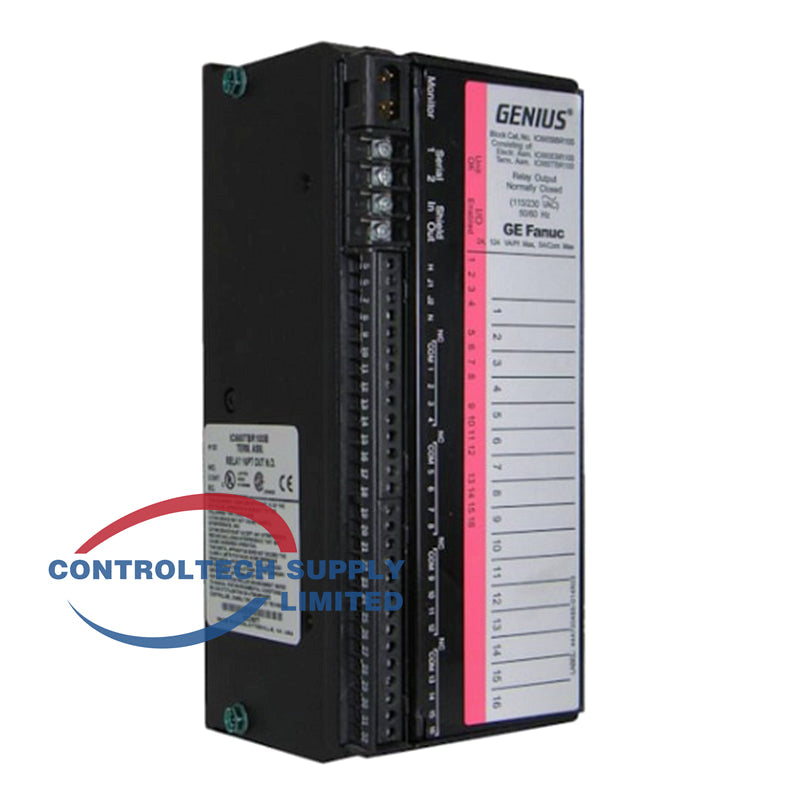

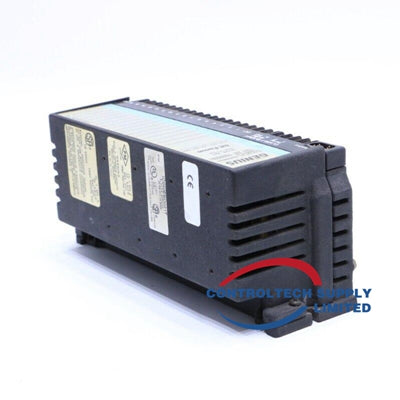

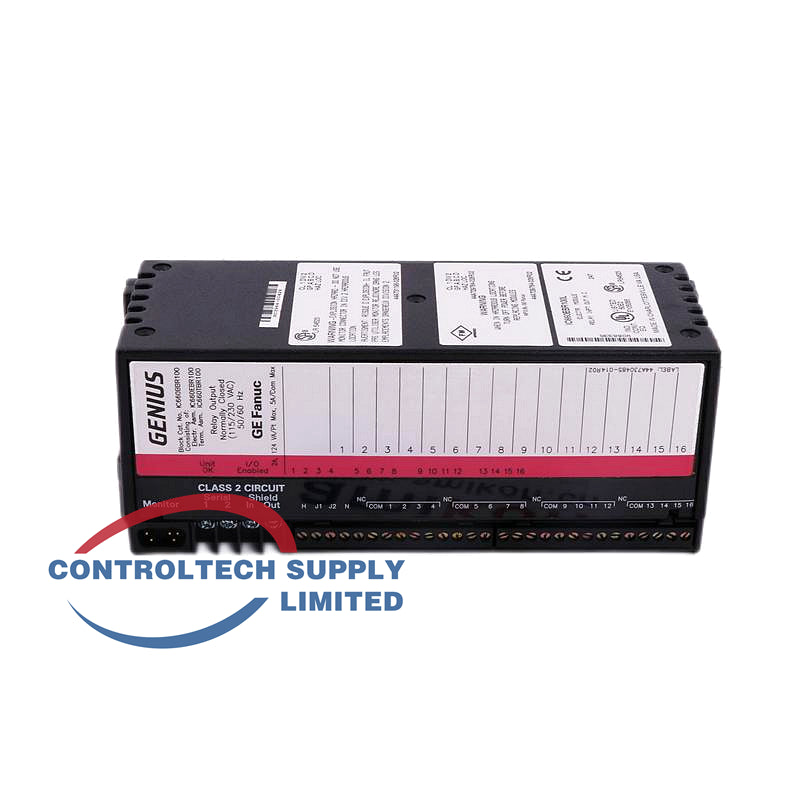

Μπλοκ εξόδων ρελέ κανονικά κλειστών επαφών 16pt IC660BBR100 GE Genius

Επισκόπηση προϊόντος

Το GE IC660BBR100 είναι ένα μπλοκ εξόδων ρελέ 16 σημείων, κανονικά κλειστών, για το σύστημα Genius I/O. Οι έξοδοι είναι διατεταγμένες σε τέσσερις απομονωμένες ομάδες των τεσσάρων ρελέ και μπορούν να διαχειριστούν φορτία AC ή DC από 5 V έως 250 V AC ή από 5 V έως 220 V DC.

Τεχνικά χαρακτηριστικά

• Σημεία: 16 έξοδοι ρελέ (κανονικά κλειστές)
• Ομάδες: 4 απομονωμένες ομάδες των 4
• Τάση φορτίου: 5–250 V AC ή 5–220 V DC
• Ρεύμα φορτίου: 2 A ανά σημείο
• Τροφοδοσία μπλοκ: 115 V AC ή 230 V AC (επιλογή μέσω βραχυκυκλωτήρα)
• Απομόνωση: 1500 V AC μεταξύ των ομάδων
• Δίκτυο: Genius Bus
• Σύστημα: GE Genius I/O

Βασικά χαρακτηριστικά

• Ρελέ κανονικά κλειστά (αγώγιμα όταν δεν είναι ενεργοποιημένα)
• Τέσσερις ομάδες με ανεξάρτητη τροφοδοσία
• Ευρύ φάσμα τάσης φορτίου AC/DC
• Διαμόρφωση μέσω φορητής μονάδας παρακολούθησης

Συχνές ερωτήσεις

• Επαφές; Κανονικά κλειστές.
• Σημεία; 16 (4 × 4 ομάδες).
• Φορτίο; 5–250 V AC / 5–220 V DC.

Οδηγός εγκατάστασης

1. Τοποθετήστε το μπλοκ και ρυθμίστε τον βραχυκυκλωτήρα τροφοδοσίας του μπλοκ (115/230 V AC).
2. Συνδέστε το Genius Bus και την τροφοδοσία του μπλοκ.
3. Συνδέστε τα φορτία σε κάθε ομάδα ρελέ με την κατάλληλη τροφοδοσία.
4. Διαμορφώστε τις προεπιλεγμένες καταστάσεις των εξόδων και τη διατήρηση της τελευταίας κατάστασης, εφόσον απαιτείται.
5. Ενεργοποιήστε την τροφοδοσία και επαληθεύστε τη λειτουργία των ρελέ και των ενδεικτικών λυχνιών κατάστασης.

Συμβουλές επιλογής

• Επιλέξτε το όταν απαιτούνται έξοδοι ρελέ κανονικά κλειστές.
• Επιβεβαιώστε την απομόνωση των ομάδων και τα όρια ρεύματος φορτίου.
• Χρήσιμο ανταλλακτικό για εφαρμογές εξόδων ρελέ Genius.
