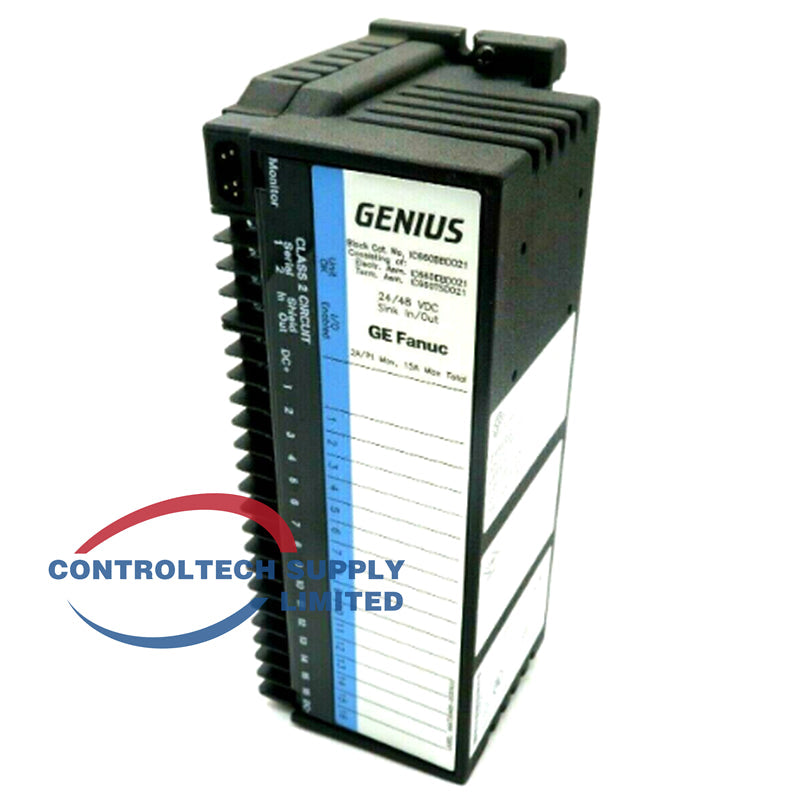

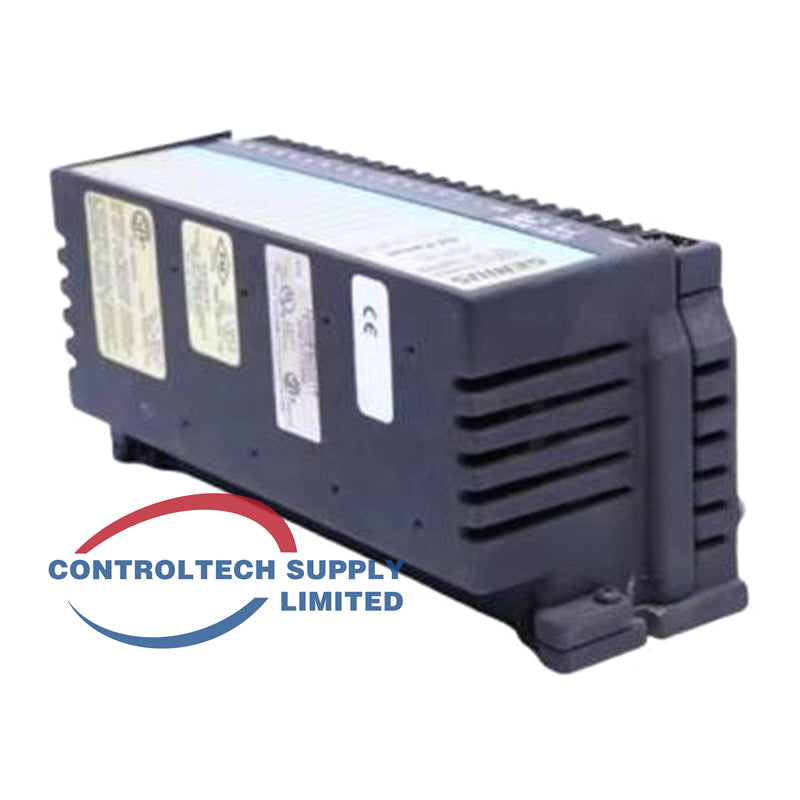

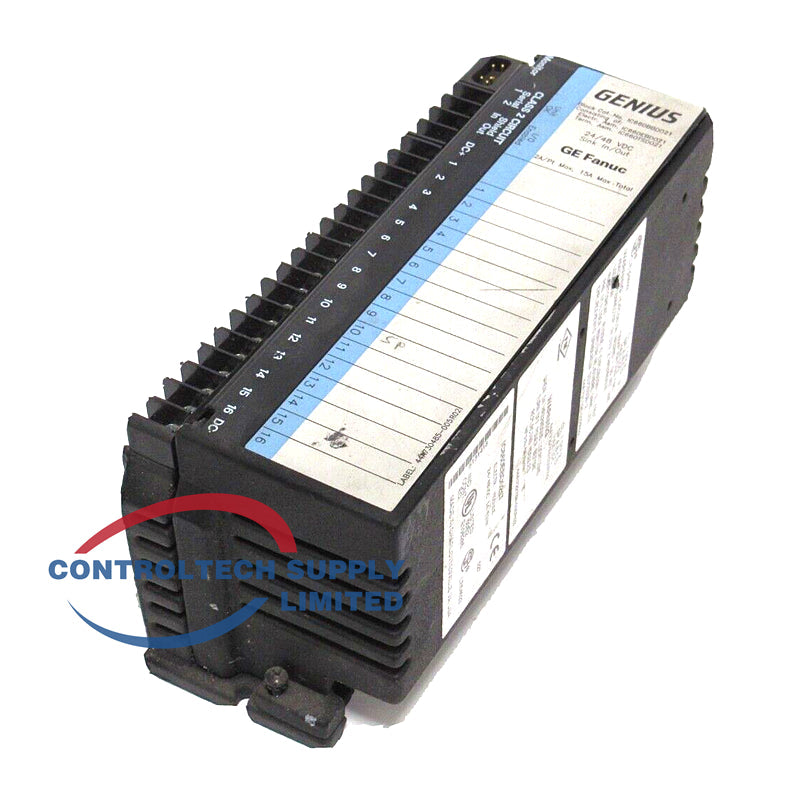

16pt 24/48VDC μπλοκ διακριτών εισόδων/εξόδων sink IC660BBD021 GE Genius

Επισκόπηση προϊόντος

Το GE IC660BBD021 είναι ένα μπλοκ διακριτών εισόδων/εξόδων Genius με 16 κυκλώματα, τα οποία μπορούν να διαμορφωθούν ως είσοδοι, είσοδοι τριών καταστάσεων ή έξοδοι. Λειτουργεί με λογική sinking στα 24/48 V DC και υποστηρίζει αισθητήρες 2 και 3 καλωδίων, καθώς και συσκευές εξόδου χαμηλής ισχύος.

Τεχνικά χαρακτηριστικά

• Κυκλώματα: 16 διαμορφώσιμες είσοδοι/έξοδοι
• Τάση: 24/48 V DC (εύρος 18–56 V DC)
• Λογική: Sinking
• Ρεύμα εξόδου: κατηγορία 2 A ανά κύκλωμα
• Ρεύμα εκκίνησης: κατηγορία 10 A για 10 ms
• Απομόνωση: κατηγορία 1500 V
• Δίκτυο: Genius Bus
• Σύστημα: GE Genius I/O

Βασικά χαρακτηριστικά

• Κάθε κύκλωμα μπορεί να διαμορφωθεί ως είσοδος ή έξοδος
• Ενσωματωμένα διαγνωστικά (διακοπή καλωδίου, υπερθέρμανση, βλάβη διακόπτη)
• Θύρα φορητής συσκευής παρακολούθησης για διαμόρφωση
• Αφαιρούμενα ηλεκτρονικά και συγκροτήματα ακροδεκτών

Συχνές ερωτήσεις

• Σημεία; 16 διαμορφώσιμα.
• Λογική; Sinking, 24/48 V DC.
• Δίκτυο; Genius Bus.

Οδηγός εγκατάστασης

1. Τοποθετήστε τη βάση ακροδεκτών και εγκαταστήστε το συγκρότημα ηλεκτρονικών.
2. Συνδέστε την τροφοδοσία πεδίου και την καλωδίωση του Genius bus.
3. Διαμορφώστε κάθε κύκλωμα ως είσοδο ή έξοδο μέσω HHM ή λογισμικού.
4. Συνδέστε τις συσκευές πεδίου, τηρώντας την πολικότητα sinking.
5. Ενεργοποιήστε την τροφοδοσία και επαληθεύστε τις ενδεικτικές λυχνίες Unit OK και I/O Enabled.

Συμβουλές επιλογής

• Επιλέξτε το για διακριτές εφαρμογές sinking στα 24/48 V DC μέσω Genius Bus.
• Επιβεβαιώστε τη συμβατότητα των ηλεκτρονικών (EBD) και του ακροδέκτη (TSD) κατά την αντικατάσταση εξαρτημάτων.
• Χρήσιμο ανταλλακτικό για υπάρχοντες διακριτούς κόμβους sinking Genius.
