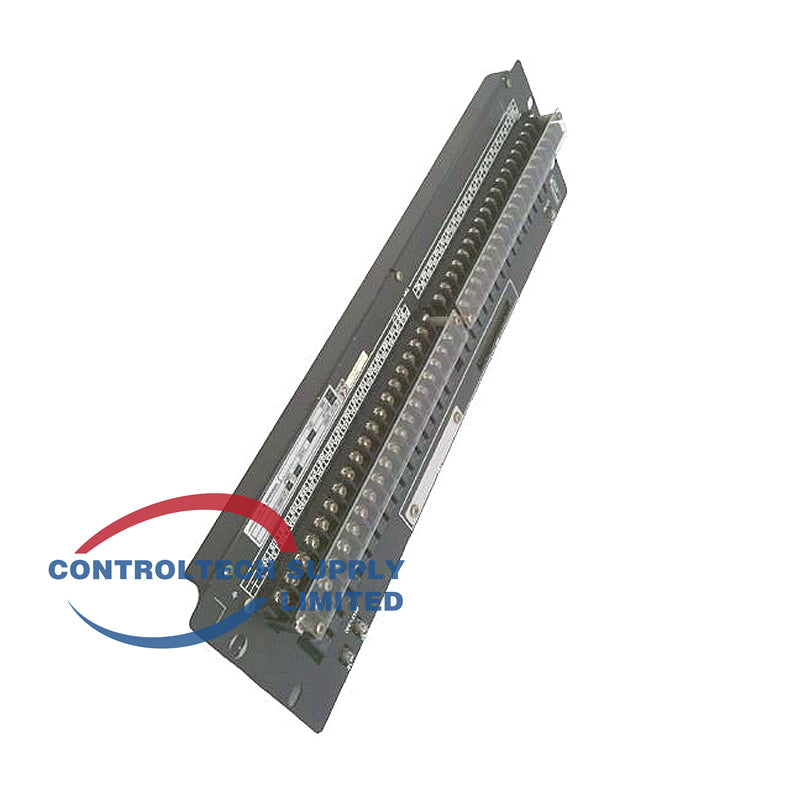

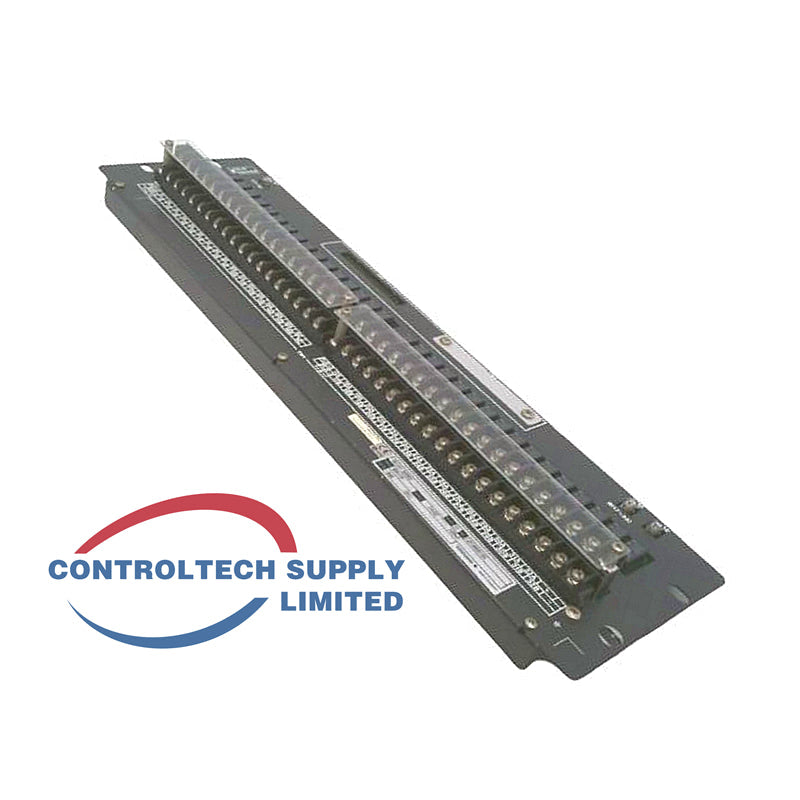

Mechanisches Relaisboard, 32 Kanäle, Eingang ARM15A-000 Yokogawa

Produktübersicht

Yokogawa ARM15A-000 ist eine mechanische Relaiskarte mit 32 potentialfreien Kontakteingängen für CENTUM-Systeme. Sie wird mit Digitaleingangsmodulen wie ADV151 verbunden und unterstützt über AKB331/AKB337-Kabel Einzel- oder dualredundante Konfigurationen.

Technische Daten

• Typ: Mechanische Relaiskarte (Kontakteingang)
• Punkte: 32
• Anschlüsse: M4-Schrauben
• Kompatible Module: ADV151 + ATD5A, ADV161
• Signalkabel: AKB331 (32 Punkte), AKB337 (64 Punkte)
• Kontaktbelastbarkeit: 24 V DC, Mindestlastklasse 13 mA
• ON-Signal: ≤150 Ω / OFF-Signal: ≥200 kΩ
• Montage: 19-Zoll-Rack
• Gewicht: ca. 2,0 kg

Wichtige Merkmale

• Galvanische Trennung von 32 potentialfreien Kontakteingängen
• Mechanische Relais-Schnittstelle für Feldkontakte
• Unterstützt einfache/dualredundante Digitaleingangsmodule
• Standardmäßige Montage in einem 19-Zoll-Rack

FAQ

• Punkte? 32 potentialfreie Kontakteingänge.
• Module? ADV151 / ADV161-Klasse.
• Montage? 19-Zoll-Rack.

Installationsanleitung

1. Montieren Sie die Relaiskarte im 19-Zoll-Rack.
2. Verbinden Sie das Signalkabel mit dem Digitaleingangsmodul.
3. Schließen Sie die potentialfreien Feldkontakte an die M4-Anschlüsse an.
4. Versorgen Sie die interne Schaltung bei Bedarf mit externen 24 V DC.
5. Überprüfen Sie den Kontaktstatus im System.

Auswahltipps

• Bestätigen Sie den Kabeltyp (AKB331 oder AKB337) und die Modulzuordnung.
• Geeignet zur Trennung von Feldkontakten und I/O-Karten.
• Standard-Ersatzteil für CENTUM-Relais-Eingangskarten.
