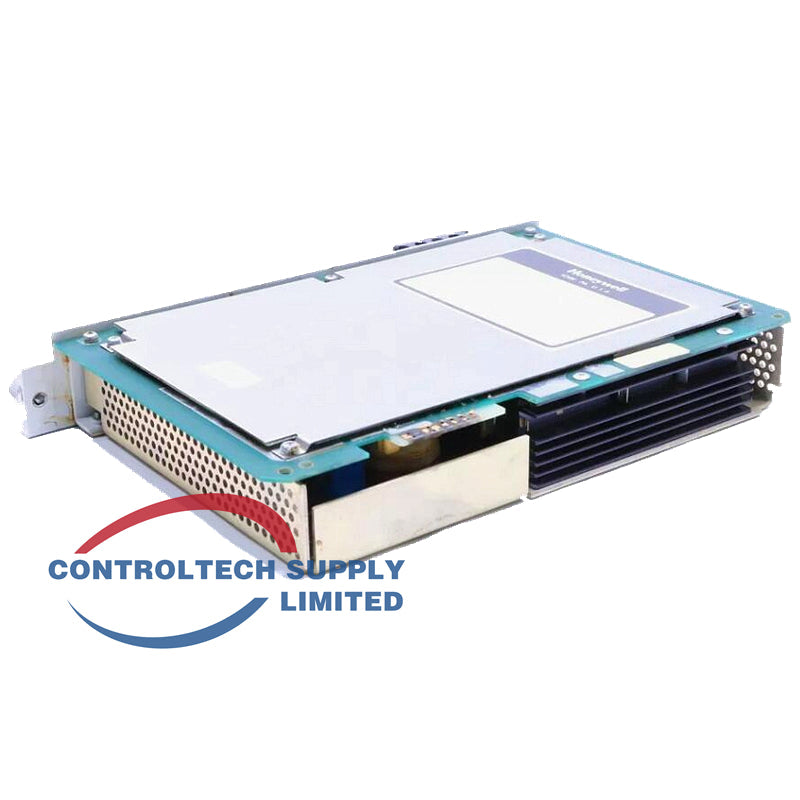

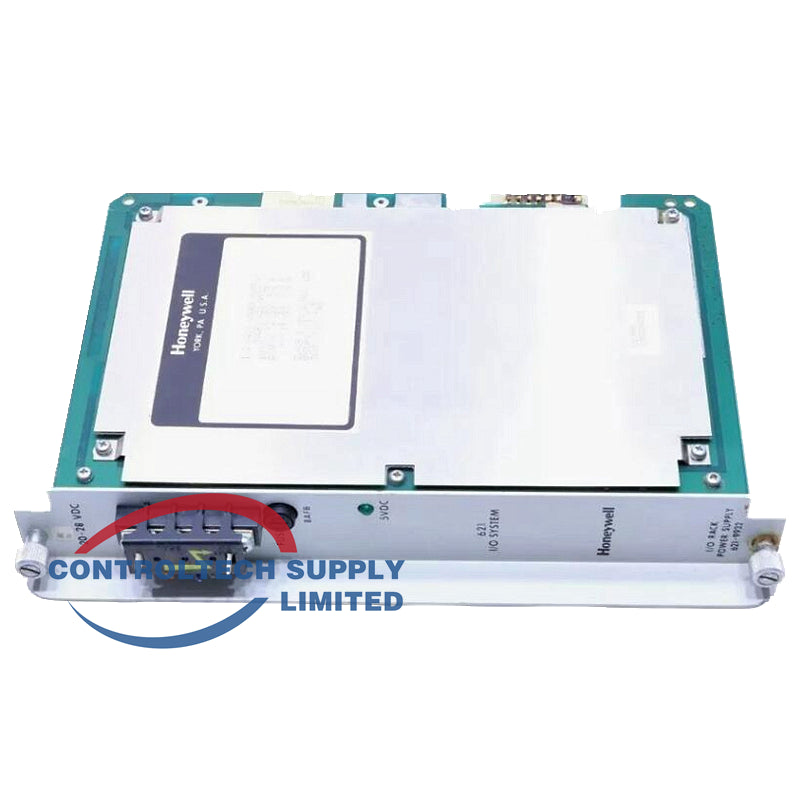

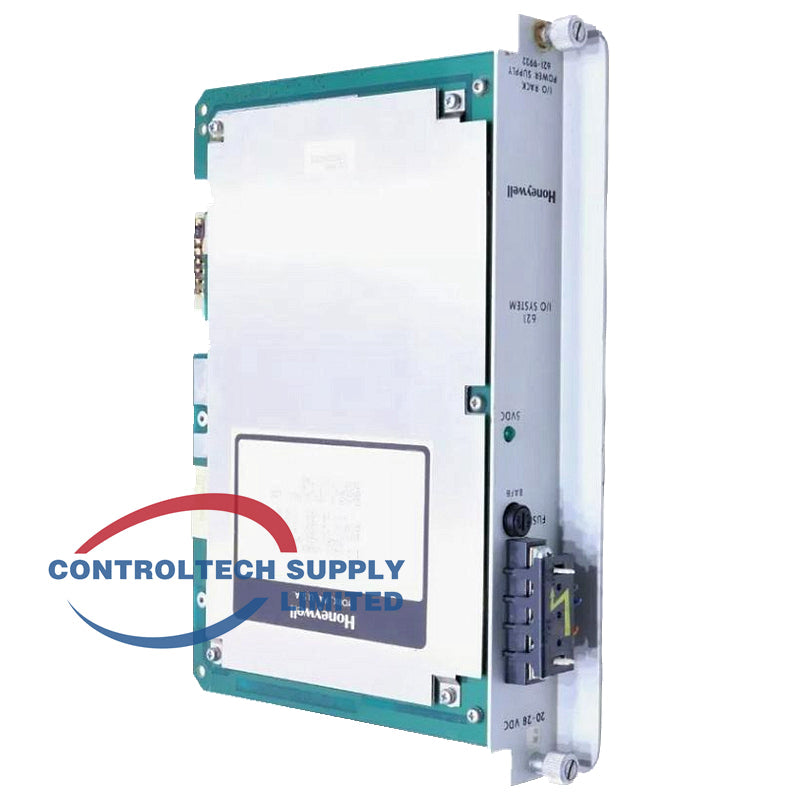

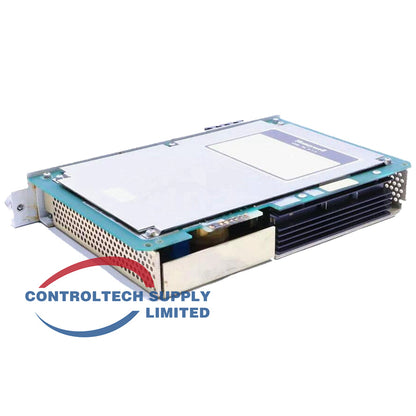

I/O-Rack-Netzteil 621-9932 Honeywell 5V 8A-Modul

Produktübersicht

Honeywell 621-9932 ist ein Stromversorgungsmodul für I/O-Racks, das eine geregelte Spannung von +5 VDC bei 8 A für Logikschaltungen sowie ±15 VDC bei 600 mA liefert. Es wird mit einem Eingang von 20–28 VDC betrieben und ist für Honeywell IPC-/Logic-Manager-Kartenmagazine ausgelegt.

Technische Daten

• Eingangsspannung: 20–28 VDC nominal
• Ausgang: +5 VDC bei 8 A Dauerstrom
• Zusätzlicher Ausgang: ±15 VDC bei 600 mA
• Maximale Leistungsaufnahme: 96 VA
• Einschaltstrom bei Kaltstart: bis zu 40 A
• Sicherung: von vorne zugängliche flinke 8-A-Sicherung
• System: IPC-620-/621-I/O-Racks

Hauptmerkmale

• Stabile Versorgung mit zwei Spannungsschienen für die I/O-Logik
• Sicherung und Statusanzeige an der Frontblende
• Kompaktes Format für einen Steckplatz
• Industrietaugliche Zuverlässigkeit für den Dauerbetrieb

FAQ

• Hauptausgang? +5 VDC bei 8 A.
• Eingangsbereich? 20–28 VDC.
• System? Honeywell-IPC-/Logic-Manager-I/O-Racks.

Installationsanleitung

1. Installieren Sie das Modul im vorgesehenen Stromversorgungssteckplatz des I/O-Kartenmagazins.
2. Schließen Sie die 20–28-VDC-Versorgung an die Frontklemmen (+, –, GND) an.
3. Überprüfen Sie Nennwert und Sitz der Sicherung.
4. Schalten Sie das System ein und prüfen Sie die Status-LED.
5. Bestätigen Sie das Vorhandensein von +5 V und ±15 V auf der Backplane.

Auswahltipps

• Verwenden Sie das Modul beim Ersetzen oder Erweitern der Stromversorgungskapazität eines I/O-Racks.
• Stellen Sie sicher, dass der gesamte Strombedarf des Racks innerhalb von 8 A bleibt.
• Halten Sie es als kritisches Ersatzteil für Logic-Manager-Systeme vorrätig.
