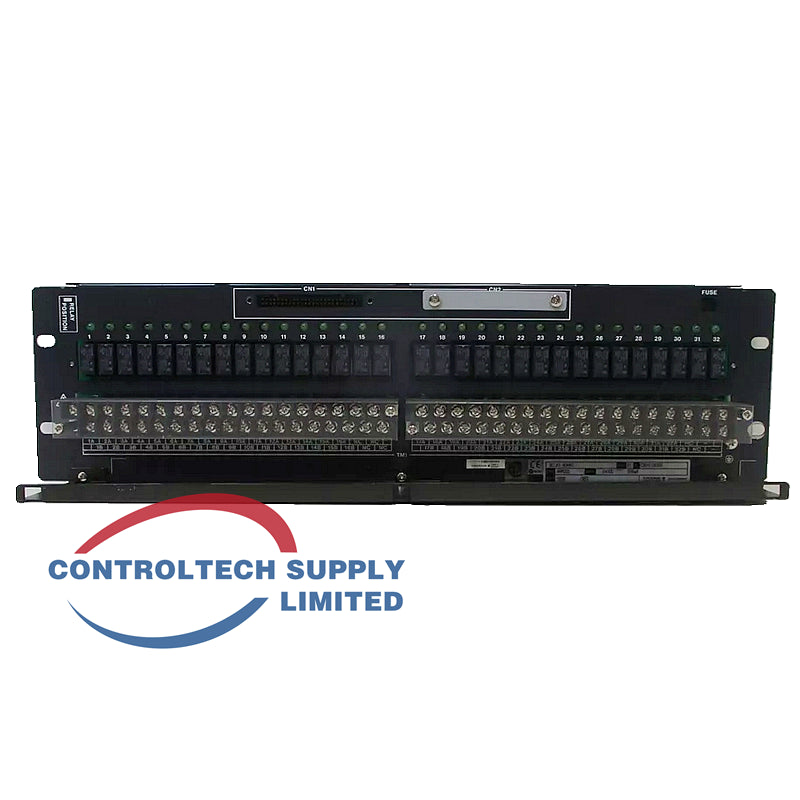

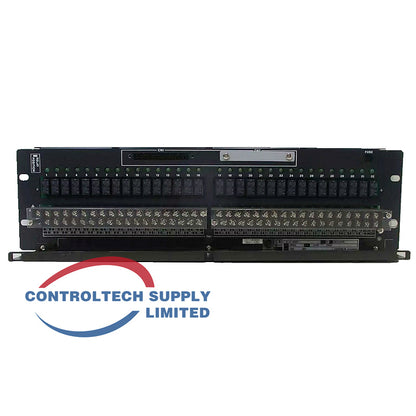

32-Kanal-Trockenkontakt-Ausgangsrelaisplatine ARM55D-00 Yokogawa

Produktübersicht

Yokogawa ARM55D-00 ist eine mechanische Relaisplatine mit 32 potenzialfreien Schließerkontaktausgängen („a“-Kontakt / NO) für CENTUM-Systeme. Sie sorgt für eine galvanische Trennung zwischen den digitalen Ausgangsmodulen und den Feldgeräten.

Technische Daten

• Typ: Mechanische Relaisplatine (potenzialfreier Kontaktausgang)
• Punkte: 32
• Kontakttyp: „a“-Kontakt (NO)
• Anschlüsse: M4-Schrauben
• Kompatible Module: ADV551 + ATD5A, ADV561
• Signalkabel: AKB331 / AKB337
• Montage: 19-Zoll-Rack
• System: Yokogawa CENTUM

Wichtige Merkmale

• 32 NO-Ausgänge mit potenzialfreien Kontakten
• Trennung durch mechanische Relais
• Unterstützt einfache und dual-redundante DO-Module
• Standardmontage im 19-Zoll-Rack

FAQ

• Punkte? 32 potenzialfreie NO-Kontakte.
• Module? ADV551 / ADV561-Klasse.
• Montage? 19-Zoll-Rack.

Installationsanleitung

1. Installieren Sie die Relaisplatine im Rack.
2. Schließen Sie das Signalkabel an das digitale Ausgangsmodul an.
3. Verdrahten Sie die Feldlasten mit den M4-Anschlüssen.
4. Überprüfen Sie die Kontaktbelastbarkeit anhand der Last.
5. Testen Sie jeden Ausgangskanal.

Auswahltipps

• Wählen Sie die Platine für Anforderungen an NO-Ausgänge mit potenzialfreien Kontakten.
• Bestätigen Sie die passende Kombination aus Kabel und Modul.
• Standard-Ersatzteil für mechanische CENTUM-Relaisausgangsplatinen.
