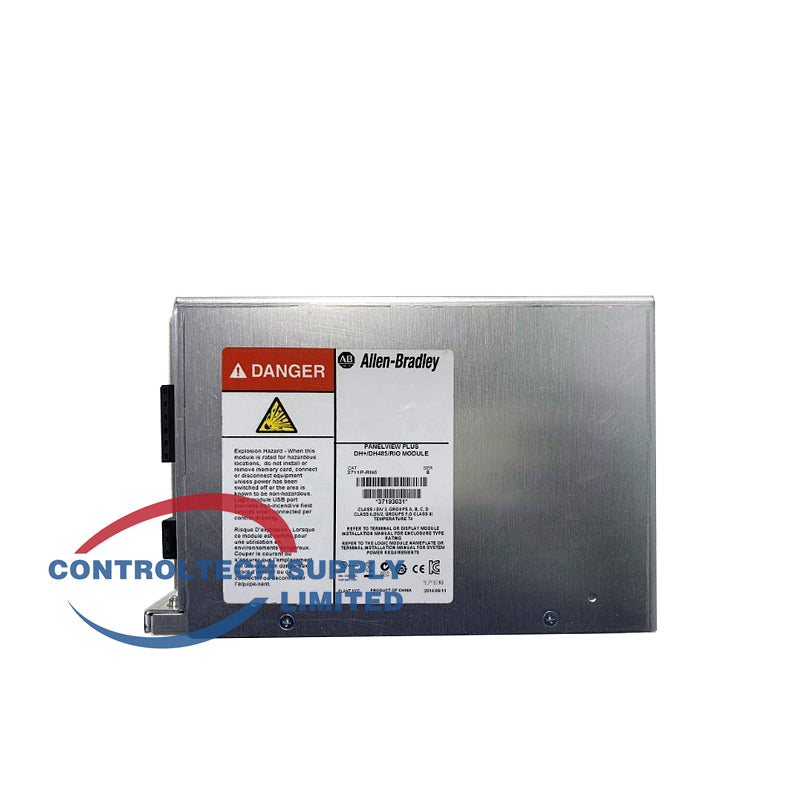

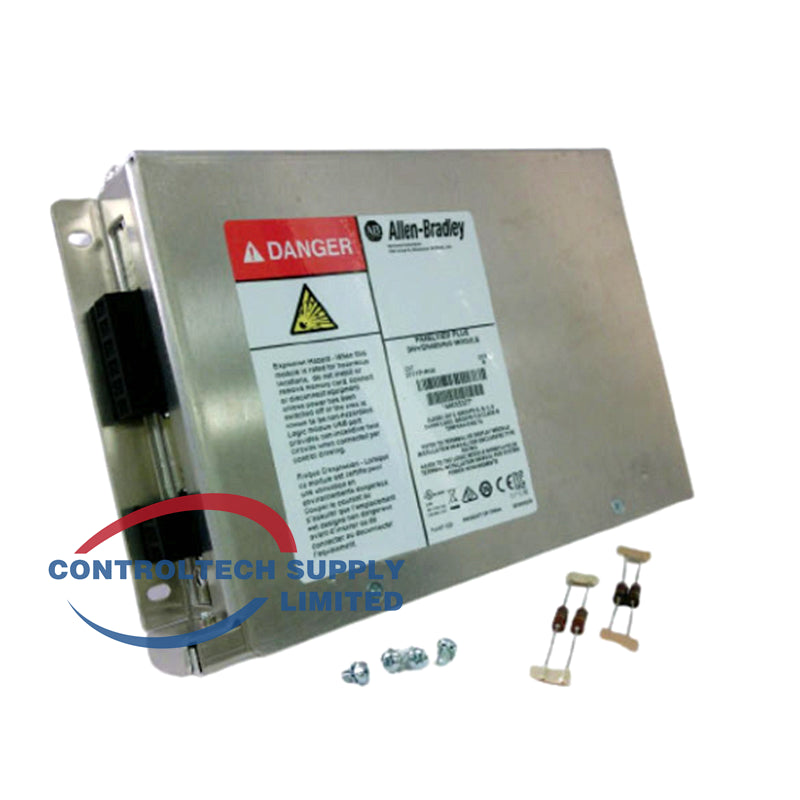

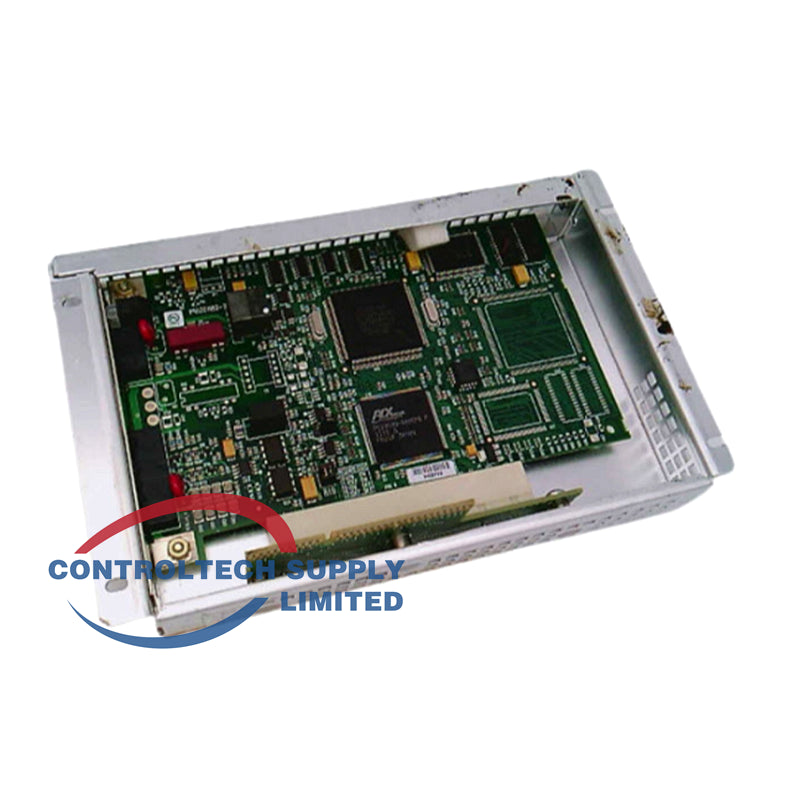

Комуникационен модул DH+/RIO/DH-485 2711P-RN6 Allen-Bradley

Общ преглед на продукта

Allen-Bradley 2711P-RN6 е комуникационен модул по избор за терминали PanelView Plus 700–1500 и PanelView Plus 6. Той осигурява един DH+/RIO порт и един DH-485 порт за свързване към наследени мрежи.

Технически спецификации

• Тип: комуникационен модул DH+/RIO/DH-485
• Портове: 1 × DH+/RIO + 1 × DH-485
• Съвместими терминали: PanelView Plus 700–1500, PanelView Plus CE, PanelView Plus 6 700–1500
• Състояние: LED индикатори
• Кабел: Belden 9463 (DH+/RIO), Belden 3106A/9842 (DH-485)

Основни характеристики

• Добавя класическите мрежи на Rockwell към PanelView Plus
• Поддържа DH+, Remote I/O и DH-485
• Поддържа гореща замяна при подходящи условия
• LED индикатори за диагностика

Често задавани въпроси

• Мрежи? DH+, RIO, DH-485.
• Съвместим с? PanelView Plus 700–1500 / Plus 6.
• Не е предназначен за? PanelView Plus 7.

Ръководство за монтаж

1. Изключете терминала PanelView Plus, ако е необходимо.
2. Поставете 2711P-RN6 в слота за комуникационен модул.
3. Закрепете с фиксиращия винт.
4. Свържете мрежовите кабели.
5. Конфигурирайте мрежовите параметри в терминала или FactoryTalk View.

Съвети за избор

• Необходим е при интегриране на PanelView Plus с мрежи DH+/RIO или DH-485.
• Проверете съвместимостта със серията на терминала.
• Полезен резервен модул за инсталации на PanelView Plus с множество мрежи.
