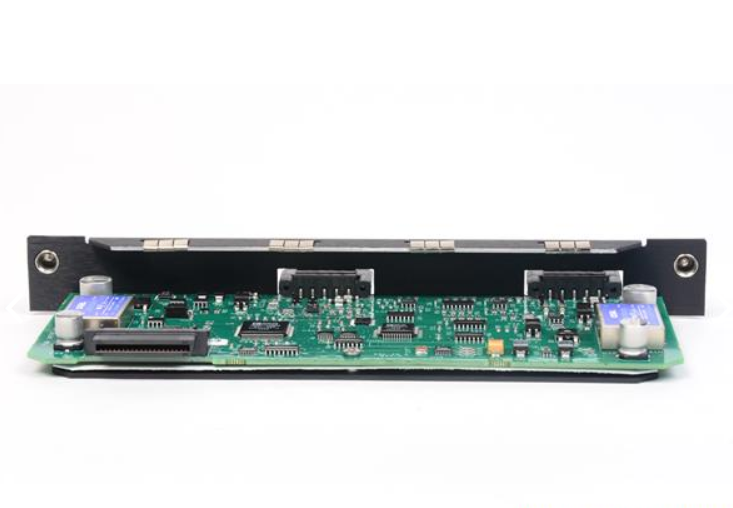

Bently Nevada 149787-01 TIM giriş kartı

Kəmiyyət

Bently Nevada 149787-01 Trendmaster 2000 DSM sistemləri üçün nəzərdə tutulmuş TIM giriş kartıdır .
O, TIM əsaslı sensor modullarından məlumatları real vaxt rejimində toplayır və emal edir, mərkəzləşdirilmiş monitorinqi və proqnozlaşdırıcı texniki xidməti dəstəkləyir.
Modul vibrasiya, temperatur, Keyphasor və proses ötürücüləri daxil olmaqla geniş çeşiddə sensoru dəstəkləyir.
Bortda siqnal emalı şəbəkə yükünü azaldır və diaqnostikanın səmərəliliyini artırır.

Parametr	Spesifikasiya
Hissə nömrəsi	149787-01
Modul növü	TIM giriş kartı
Sistem uyğunluğu	Trendmaster 2000 DSM sistemləri
Giriş kanalları	Hər kartda 2 TIM xətti (508-dək sensor kanalını dəstəkləyir)
Dəstəklənən sensor növləri	Sürətlənmə, sürət, yaxınlıq/sürət, Keyphasor, 4–20 mA, J/K termocütləri, RTD-lər
A/D ayırdetmə qabiliyyəti	14-bit çevirmə, ±2% dəqiqlik
Nümunə götürmə tezlikləri	~51,2 Hz-dən 25,6 kHz-dək tənzimlənə bilir
Tezlik cavabı	~0,33 Hz-dən 20 kHz-dək (±3 dB), 24 kHz-dək (–3 dB)
Dalğa forması tutumu	Seçilə bilən pəncərə funksiyası ilə (Hanning və ya flat-top) 8 192 nümunəyədək
Spektr analizi	Orta qiymətləndirmə ilə 3 200 sətrədək
Sinxron emal	Hər dövrə üçün 32–128 nümunə, 36 000 CPM-dək
Asinxron emal	Tezlik 20 Hz-dən 2 kHz-dək dəyişir
Filtr seçimləri	Birbaşa, Prime Spike, Rotor Region (1 Hz–12,8 kHz)
Kabel uzunluğu dəstəyi	1 200 m-dək (≈4 000 fut)
Qısaqapanma cərəyanı limiti	43 mA (maksimum 48 mA)
İşləmə temperaturu	–20 °C-dən +65 °C-dək (–4 °F-dən +149 °F-dək)
Rütubət	95%-dək RH, kondensasiya olmadan
Sertifikatlar / Mühafizə	ATEX, IECEx, CSA; Mühafizə növü: Ex nA IIC T4 Gc
Ölçülər	~21 sm × 13 sm × 11 sm
Çəki	~0,2–0,3 kq (0,44–0,66 funt)
Mənşə / Zəmanət	ABŞ istehsalı; adətən CE sertifikatlı, 1 il zəmanət
