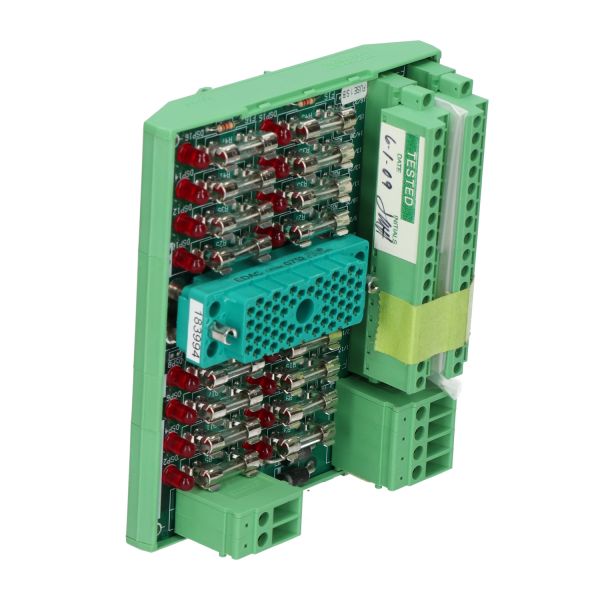

TRICONEX 3000520-380 — сборка базовой платы / объединительной платы

Описание продукта

TRICONEX 3000520-380 представляет собой промышленную базовую плату (также называемую объединительной платой или шасси), предназначенную для использования в системах безопасности и критически важных системах управления Triconex. Она служит физической и электрической основой для размещения модулей ввода-вывода, процессорных и коммуникационных модулей Triconex, обеспечивая надёжное соединение между модулями и распределение питания.

Технические характеристики

• Конфигурация слотов:

• Поддерживает до 18 слотов для модулей

• Настроено для размещения процессорных модулей, модулей ввода-вывода и интерфейсов связи

• Поддержка горячей замены модулей для минимизации простоев системы

• Распределение питания:

• Входное напряжение: 5 VDC и ±12 VDC (подаётся внешними модулями питания)

• Резервированная схема подачи питания обеспечивает высокую доступность

• Централизованное распределение всем подключённым модулям через объединительную плату

• Шинная система:

• Интегрированные высокоскоростные шины связи

• Поддерживает архитектуру TMR (тройное модульное резервирование)

• Обеспечивает синхронизированный и детерминированный обмен данными между модулями

• Механические характеристики:

• Размеры: стандартная ширина для 19-дюймовой стойки × приблизительная высота 10,5 дюйма

• Масса: 6,5 кг (без модулей)

• Материал: прочная металлическая конструкция с экранированием от электромагнитных помех

• Монтаж: совместимо с установкой в стойку или шкаф

• Технические характеристики окружающей среды:

• Рабочая температура: от 0°C до +60°C

• Температура хранения: от -40°C до +85°C

• Относительная влажность: от 5% до 95%, без конденсации

• Разработано в соответствии с IEC 60068 для обеспечения устойчивости к ударам и вибрации
