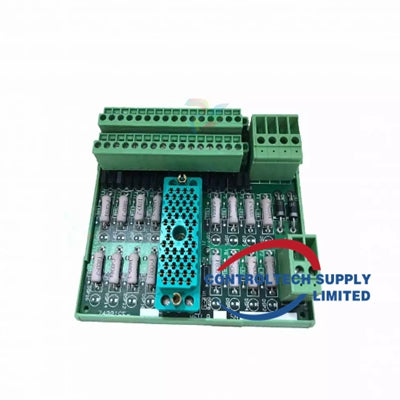

Цифрова изходна базова платка TRICONEX DO2401 7400209-030
Цифрова изходна базова платка TRICONEX DO2401 7400209-030
Manufacturer: Triconex
Product No.: DO2401 7400209-030
Product Type: Опорна плоча
Product Origin: USA
Payment: T/T
Weight: 900g
Shipping port: Xiamen
Warranty: 12 months
TRICONEX DO2401 7400209-030 е базова платка за цифров изход, предназначена за интегриране в системата за безопасност и критично управление Triconex Tricon™. Тя служи като интерфейс за полевото окабеляване на модулите за цифров изход, осигурявайки сигурно и надеждно предаване на сигнали от контролера към крайни управляващи елементи, като релета, соленоиди и задвижващи механизми. Проектирана за висока надеждност, резервираност и отказоустойчивост, DO2401 осигурява безопасна работа при взискателни приложения за индустриална автоматизация и безопасност.
Описание на продукта
-
Базовата платка DO2401 осигурява надежден електрически интерфейс между модулите за цифров изход Tricon (като DO3401 или DO3411) и свързаните полеви устройства.
-
Проектирана е да поддържа резервирани и изолирани изходни канали, гарантирайки непрекъсната работа и надеждност на системата.
-
Включва галванична изолация и EMI/RFI защита, които минимизират смущенията и запазват целостта на сигнала.
-
Позволява смяна на модули под напрежение, което осигурява поддръжка на системата без прекъсване на процеса.
-
Обикновено се използва в системи с инструментална безопасност (SIS) и среди за критично управление, като съоръжения за нефт и газ, нефтохимически предприятия и електроцентрали.
Технически параметри
| Параметър | Спецификация |
|---|---|
| Модел на продукта | DO2401 |
| Каталожен номер | 7400209-030 |
| Функция | Базова платка за цифров изход |
| Съвместими модули | Модули за цифров изход Triconex DO3401, DO3411 |
| Брой канали | 32 канала за цифров изход (в зависимост от инсталирания модул) |
| Тип изход | Релеен или транзисторен (в зависимост от конфигурацията на модула) |
| Диапазон на изходното напрежение | 24 V DC номинално |
| Изходен ток на канал | До 0,5 A (обикновено, в зависимост от модула) |
| Общ изходен ток | До 8 A на базова платка |
| Изолация на каналите | 1500 V DC изолация между каналите и шината |
| Комуникационен интерфейс | Високоскоростна връзка с шината на задната платка към главния процесор Tricon |
| Тип монтаж | Монтаж на DIN шина или панелен монтаж |
| Работна температура | От 0 °C до +60 °C |
| Температура на съхранение | От -40 °C до +85 °C |
| Относителна влажност | От 5% до 95%, без кондензация |
| Размери (W × H × D) | 380 × 160 × 35 mm |
| Тегло | 0,9 kg |
| Материал | Индустриална FR4 печатна платка с подсилена опорна рамка |
| Сертификати | Сертифицирана от TÜV и CE, SIL3 (при използване в системата Triconex) |
| Страна на произход | Съединени щати |
